SPWM（正弦脉宽调制）技术是电力电子领域中的一项核心调制技术，它通过调节脉冲宽度来等效生成正弦波，广泛应用于逆变器、变频器、电机驱动及不间断电源等设备中。而PIC单片机以其高性能、低功耗、丰富的外设和易用性，成为实现SPWM控制的理想微控制器选择。本文将深入探讨基于PIC单片机的SPWM控制技术的原理、实现方法与典型应用。

一、SPWM技术基本原理

SPWM的核心思想是利用面积等效原理，即一系列幅值相等而宽度按正弦规律变化的脉冲序列，其面积（或能量）平均值与正弦波等效。通过比较一个高频的三角载波与一个低频的正弦调制波，当正弦波瞬时值大于三角波时，输出高电平脉冲；反之则输出低电平。这样产生的PWM脉冲序列的占空比就按正弦规律变化，经过滤波后即可得到平滑的正弦波输出。其关键在于载波频率（开关频率）远高于调制波（基波）频率，通常需满足载波比（N=载波频率/基波频率）远大于1，以减小谐波含量。

二、PIC单片机实现SPWM的优势

PIC单片机，特别是中高端系列（如PIC16F、PIC18F、PIC24和dsPIC系列），集成了强大的PWM模块，为SPWM的实现提供了硬件基础：

1. 专用的PWM模块：通常配备多个PWM输出通道，支持中心对齐或边沿对齐模式，其中中心对齐模式特别适合生成对称的SPWM信号，能有效降低谐波。
2. 高分辨率：部分型号的PWM分辨率可达16位，允许更精细的脉宽调节，从而生成更接近理想的正弦波。
3. 丰富的定时器与中断：灵活的定时器可用于生成精确的载波周期，而中断服务程序则可用于实时更新占空比（正弦表值），确保调制波形的连续性。
4. 计算能力：dsPIC系列还集成了DSP引擎，能够高效执行正弦函数计算或查表算法，适合更复杂的实时控制算法。

三、基于PIC单片机的SPWM实现方法

实现SPWM通常有两种主要方法：查表法和实时计算法。

1. 查表法：

• 原理：预先计算好一个正弦周期内各点的脉宽值（或占空比值），并将其存储在程序存储器（如ROM）中形成一个正弦表。

• 流程：在PWM周期中断服务程序中，依次从正弦表中读取数据，更新PWM占空比寄存器。通过改变查表步进速度，可以调节输出正弦波的频率；通过缩放表中的数值，可以调节输出电压幅值。

• 优点：算法简单，对CPU计算资源要求低，响应速度快。

• 缺点：输出频率和分辨率受表大小限制，灵活性稍差。

1. 实时计算法：

• 原理：在中断服务程序中，实时计算当前时刻正弦波对应的脉宽值。例如，使用CORDIC算法或近似公式计算sin函数值。

• 流程：维护一个相位累加器，每个PWM周期累加一个相位增量（对应频率控制字）。根据当前相位值计算sin值，再乘以幅值系数得到占空比。

• 优点：频率和幅值可无级连续调节，灵活性极高。

• 缺点：对单片机的计算能力要求较高，通常需要dsPIC或高性能PIC单片机。

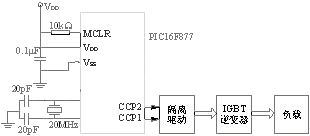

典型实现步骤（以查表法为例）：
a. 初始化PIC单片机，配置系统时钟。
b. 初始化PWM模块，设置载波频率（PWM周期）、工作模式（通常为中心对齐）和输出引脚。
c. 生成正弦表，表长根据所需波形精度和频率分辨率确定。
d. 配置定时器中断，中断周期等于PWM载波周期。
e. 在中断服务程序中，使用索引指针读取正弦表值，更新PWM占空比寄存器，并更新索引指针（考虑频率调节）。
f. 主循环中可进行幅值、频率的设定或系统监控。

四、关键技术与优化

1. 死区时间插入：在驱动H桥或三相全桥等拓扑时，必须防止上下桥臂直通。PIC单片机的PWM模块通常支持硬件死区时间插入，可独立设置死区时间，确保开关安全。
2. 闭环控制：为实现稳压、稳频输出，需引入闭环控制（如PI调节器）。通过ADC采样输出电压/电流，与给定值比较，其误差经过调节器运算后，动态调整SPWM的调制比（幅值），形成电压或电流闭环。
3. 过调制与三次谐波注入：为提高直流电压利用率，可在正弦调制波中注入三次谐波或采用过调制技术，这些算法也可在PIC单片机中实现。

五、典型应用

基于PIC单片机的SPWM技术广泛应用于：

• 单相/三相逆变器：用于太阳能并网逆变器、UPS等，将直流电转换为高质量的正弦交流电。
• 变频调速：控制交流感应电机或永磁同步电机，实现节能和精确调速。
• 有源电力滤波器：用于补偿谐波和无功功率。
• 无线能量传输：用于产生高频交流激励。

六、

PIC单片机凭借其集成的专业PWM外设和灵活的中断系统，为SPWM控制提供了高效、可靠的硬件平台。无论是采用简单的查表法还是灵活的实时计算法，开发者都能根据具体应用需求（如成本、性能、动态响应）选择合适的方案。结合死区控制、闭环反馈等高级功能，基于PIC的SPWM控制系统能够满足从消费电子到工业驱动等多种场合的严格要求，是实现高性能电力电子变换的关键技术之一。
